Контроллер Deep Sea DSE 6120 MKIII

Описание Deep Sea DSE 6120 MKIII

Панель управления DSE6120 MKIII представляет собой современный модуль автоматического управления резервом (AMF) нового поколения, разработанный британской компанией Deep Sea Electronics для дизельных и газовых генераторных установок. Это интеллектуальное устройство обеспечивает полный контроль над работой генератора и автоматическое переключение между основной сетью и резервным источником питания.

Контроллер DSE6120 MKIII отличается впечатляющими техническими параметрами. Габаритные размеры устройства составляют 216×158×43 мм при весе всего 0,5 кг, что обеспечивает компактность и удобство монтажа. Панель требует выреза размером 184×137 мм и подходит для панелей толщиной до 8 мм.

Система питания работает в широком диапазоне напряжения от 8V до 35V DC постоянного тока, обеспечивая стабильную работу в различных условиях. Устройство потребляет максимум 340mA при 12V и 160mA при 24V в рабочем режиме, а в режиме ожидания потребление снижается до 160mA и 80mA соответственно.

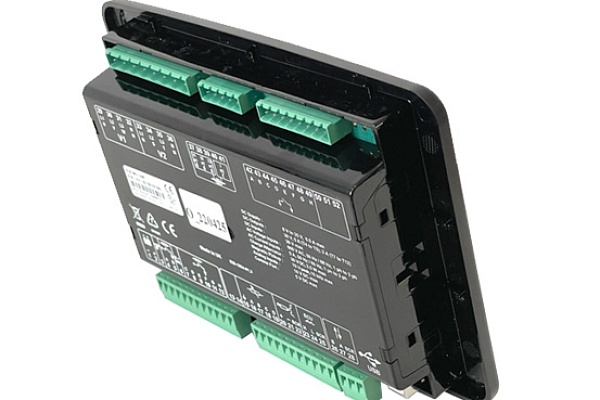

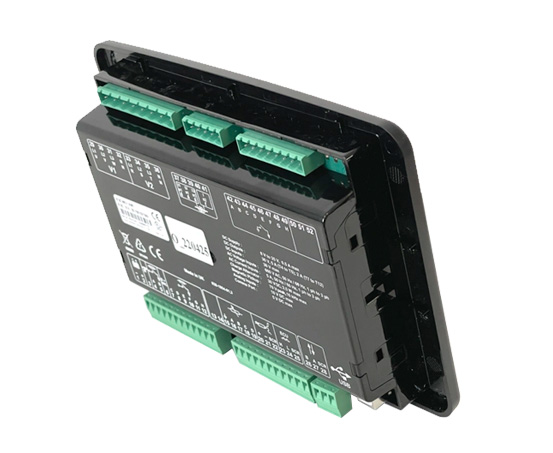

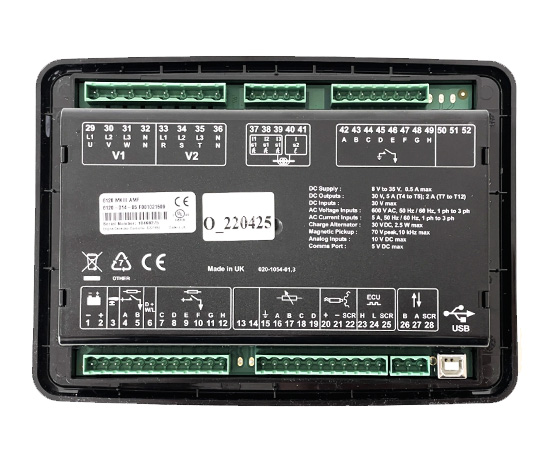

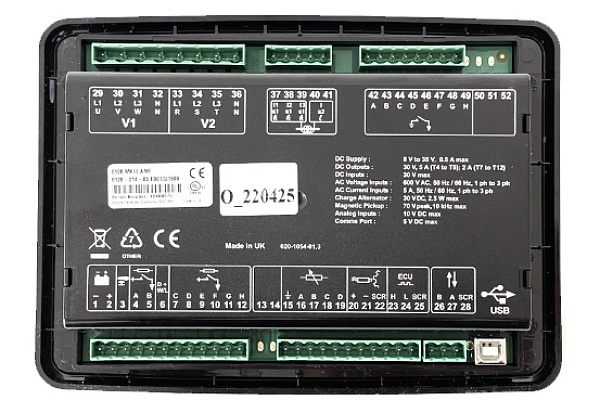

Контроллер оснащен расширенным набором входов и выходов: 4 аналоговых входа (настраиваемых как цифровые, резистивные, токовые или напряженческие), 8 цифровых входов с отрицательной коммутацией, 1 вход аварийной остановки и 8 цифровых выходов с положительной коммутацией. Выходы A и B (топливо и запуск) выдерживают нагрузку до 10A в течение 10 секунд или 5A постоянно, остальные выходы рассчитаны на 2A каждый.

Функциональные возможности

Одной из ключевых особенностей DSE6120 MKIII является трехфазный контроль напряжения генератора и основной сети в диапазоне от 15V до 415V AC (фаза-нейтраль) и от 26V до 719V AC (фаза-фаза) с частотой от 3,5 Гц до 75 Гц. Система обеспечивает автоматическое управление переключением нагрузки между сетью и генератором, мониторинг тока и мощности, а также контроль уровня топлива и его расхода.

Устройство совместимо как с электронными двигателями (через CAN-шину), так и с неэлектронными (через магнитный датчик оборотов или альтернатор). Магнитный вход работает с напряжением от 0,5V до 70V и частотой до 10 кГц с разрешением 6,25 об/мин и точностью ±25 об/мин.

Преимущества эксплуатации

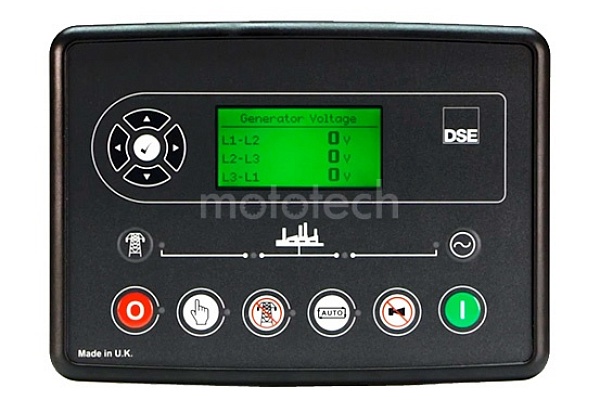

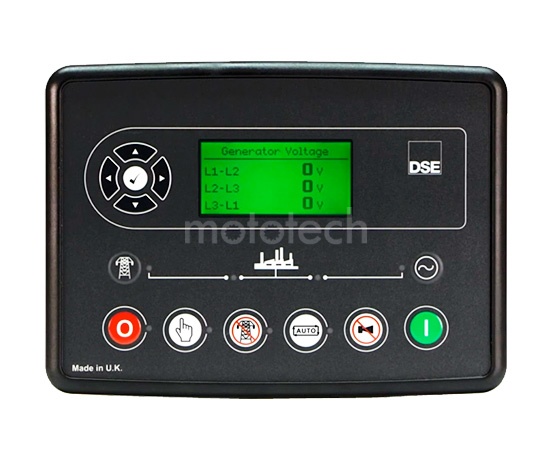

Удобство управления и настройки. Панель оснащена улучшенным 4-строчным текстовым ЖК-дисплеем с подсветкой, светодиодной индикацией тревог и пятью кнопками навигации по меню. Доступна функция редактирования параметров непосредственно с передней панели. Контроллер поддерживает множественные языки и позволяет настраивать заставку и текст при запуске.

Гибкость и расширяемость. Встроенный PLC-редактор (программируемый логический контроллер) предоставляет неограниченные возможности для адаптации устройства под специфические требования. Порт USB обеспечивает быструю конфигурацию через программное обеспечение DSE Configuration Suite, а порт DSENet® позволяет легко расширять систему дополнительными модулями.

Надежность и защита. Контроллер соответствует стандарту IP65 (при использовании уплотнительной прокладки), что гарантирует защиту от пыли и водяных брызг. Устройство проходит строгие испытания на электромагнитную совместимость (BS EN 61000-6-2/6-4), вибрацию, удары и экстремальные температуры от -30°C до +70°C.

Расширенная диагностика. Система ведет журнал из 100 настраиваемых событий, отслеживает историю аварийных сигналов и рабочих параметров. Функция ведения журнала данных позволяет собирать информацию о работе системы для последующего анализа. Контроллер мониторит множество параметров двигателя, отображая предупреждения, аварийные остановки и статус работы.

Поддержка современных двигателей. DSE6120 MKIII совместим с последними электронными системами управления двигателями Tier 4 ECO, включая контроль выхлопных жидкостей и фильтров. Устройство поддерживает широкий спектр производителей двигателей через CAN-шину (ECU/ECM).

Кнопки управления автоматическими выключателями на лицевой панели обеспечивают простой контроль коммутации одним нажатием, а функция энергосбережения (Power Save mode) снижает потребление в режиме ожидания.

Контроллер DSE6120 MKIII идеально подходит для широкого спектра применений: от небольших резервных генераторов до промышленных генераторных установок. Устройство обеспечивает надежное автоматическое управление, защиту оборудования и удобство эксплуатации, делая его оптимальным выбором для объектов, требующих бесперебойного электроснабжения.
