Ремонт и замена контроллеров ComAp
Ремонт контроллеров ComAp для генераторов обычно нецелесообразен — в индустрии принята практика полной замены.Вот 5 главных причин:
- Критичность надежности: ДГУ — это система аварийного питания. Отремонтированный блок может непредсказуемо отказать при стрессе (скачках, вибрациях), что приведет к огромным убыткам на объекте.
- Калибровка и ПО: Для точных измерений нужна заводская калибровка, а проприетарная прошивка часто повреждается при выгорании цепей. Восстановить их без заводского оборудования крайне сложно.
- Экономика: Ремонт стоит 20–50% от цены нового устройства, но дает лишь краткосрочную гарантию. Новый контроллер имеет полную заводскую гарантию (1–2 года).
- Фактор времени: Диагностика и пайка многослойных плат занимают недели, тогда как замена и настройка нового блока — всего несколько часов. Простой генератора недопустим.
- Скрытые дефекты: Импульсные помехи вызывают скрытую деградацию микросхем. Локальный ремонт устраняет лишь симптом, а плата может отказать повторно через месяц.
Как поступают профессионалы?
Инженеры ищут первопричину поломки (чтобы новый блок не сгорел из-за КЗ в проводке), устанавливают новый контроллер, а старый оставляют на полке в качестве аварийного ЗИПа.
Почему контроллеры SmartGen является основной заменой ComAp?
Хотя ComAp (Чехия) и SmartGen (Китай) формально работают в одном сегменте, именно SmartGen стал основной массовой заменой чешских контроллеров.
Причины во многом схожи с ситуацией вокруг DSE, но есть и специфика ComAp:
- Разрыв в цене. ComAp относится к премиальному сегменту и стоит дороже даже DSE. SmartGen предлагает аналогичный базовый функционал на 20–30% дешевле при сопоставимой надежности для типовых задач.
- Логистика и санкции. ComAp — европейский бренд, и для российского рынка поставки осложнены. SmartGen, будучи китайским, доступен без логистических барьеров и почти всегда есть на складах.
- Простота экосистемы. ComAp использует проприетарное ПО (IntelliConfig, InteliVision), лицензионные кабели и сложную систему обновлений. У SmartGen конфигурация бесплатная, подключение через стандартный USB/RS485, а порог входа для инженера значительно ниже.
- Избыточность ComAp для типовых задач. ComAp исторически силён в сложных проектах: электростанции, микросети, многогенераторная синхронизация с управлением сетью. Для 90% задач — одиночный генератор с автозапуском (AMF) или простая синхронизация двух машин — функционал SmartGen полностью покрывает потребности без переплаты за неиспользуемые возможности.
Важное ограничение: Там, где ComAp управляет сложной электростанцией с десятками генераторов и интеграцией в энергосистему, SmartGen не всегда способен заменить его 1:1. Но для массового сегмента резервных ДГУ — это основная и экономически оправданная альтернатива.
➜
- Автозапуск (AMF): да
- Параллельная работа: нет
- CAN-шина: да
- RS485: нет
- Журнал событий: да
- Автозапуск (AMF): да
- Параллельная работа: нет
- CAN-шина: да
- RS485: да
- Журнал событий: да
Вот почему SmartGen является полноценной и технически обоснованной альтернативой ComAp:
Контроллеры ComAp (Чехия) и SmartGen (Китай) работают в одном сегменте, но именно SmartGen стал основной массовой заменой чешских контроллеров. Вот почему это технически обоснованный выбор:
1. Функциональные аналоги. Линейки SmartGen закрывают те же ниши, что и ComAp. Для одиночных генераторов с автозапуском или для задач с синхронизацией. Ниже представлены варианты замены с монтажными размерами рамки:
Для простых задач. Одиночные генераторы с ручным или дистанционным запуском (MRS):
InteliNano MRS – 92х92мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.InteliLite NT MRS10 – 170х110мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
InteliLite MRS11 – 170х110мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
InteliLite NT MRS11 – 170х110мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
InteliLite NT MRS15 – 170х110мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
InteliLite MRS16 – 170х110мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
InteliLite MRS16 LT – 170х110мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
InteliLite 4 MRS 16 – 185х130мм → HGM4010 - 116х90мм или HGM6110 - 186х141мм.
Для более сложных задач. Одиночные генераторы с ручным или автоматическим запуском (AMF):
InteliLite 4 AMF 8 – 170х110мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.InteliLite 4 AMF 9 – 170х110мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite 9 – 172х112мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite AMF20 – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite NT AMF20 – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite 4 AMF 20 – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite AMF25 – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite NT AMF25 – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite AMF25 LT – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
InteliLite 4 AMF 25 – 185х130мм → HGM6120 - 186х141мм или HGM9420 - 214х160мм.
Для синхронизации и параллельной работы
InteliCompact NT MINT – 170х110мм → HGM9510 - 214х160мм или HGM9520 - 214х160мм.InteliGen NTC – 170х110мм → HGM9510 - 214х160мм или HGM9520 - 214х160мм.
InteliGen4 200 – 185х130мм → HGM9510 - 214х160мм или HGM9520 - 214х160мм.
InteliGen200 – 185х130мм → HGM9510 - 214х160мм или HGM9520 - 214х160мм.
InteliGen 500 – 185х130мм → HGM9510 - 214х160мм или HGM9520 - 214х160мм.
2. Единые стандарты. Оба бренда опираются на глобальные стандарты производства ДГУ. У них идентичные алгоритмы автозапуска (AMF/ATS), поддержка промышленного CANBUS (SAE J1939) для связи с ЭБУ современных двигателей (Cummins, Volvo, Perkins) и одинаковые требования к подключению датчиков и реле.
3. Цена и логистика. ComAp относится к премиальному сегменту и стоит дороже многих конкурентов. SmartGen предлагает аналогичный базовый функционал на 20–30% дешевле. При этом китайские контроллеры почти всегда есть на складах дистрибьюторов, что критично при логистических задержках.
4. Открытая экосистема. ComAp использует собственное ПО (IntelliConfig) и дорогие лицензионные кабели. SmartGen предлагает бесплатное ПО (iGMP6) для конфигурации и использует стандартный интерфейс USB, что снижает стоимость обслуживания.
5. Компетенция сервиса. SmartGen входит в «большую тройку» мировых лидеров вместе с DSE и ComAp. Большинство сервисных инженеров хорошо знакомы с его архитектурой и могут быстро адаптировать контроллер под конкретный проект.
➜

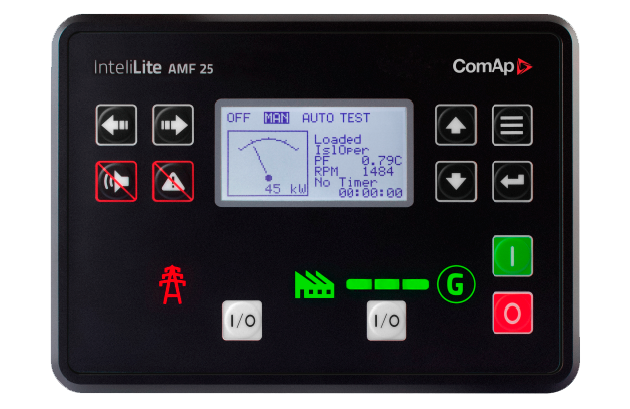

Контроллер ComAp InteliLite AMF 25

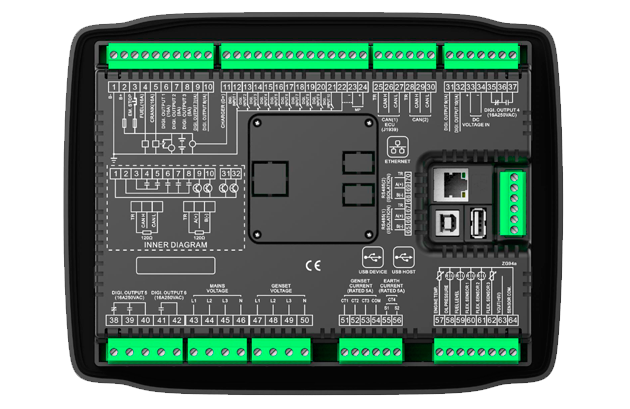

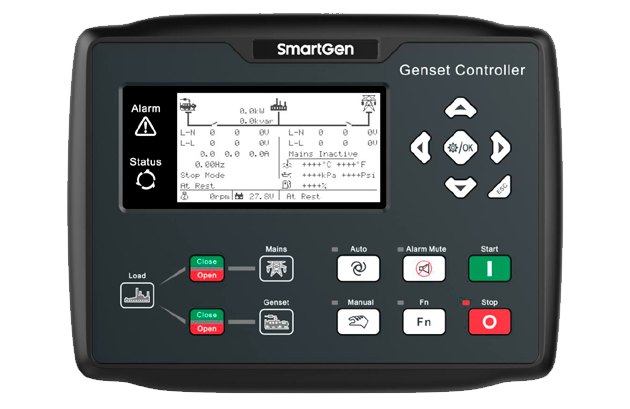

Контроллер SmartGen HGM9420N
Для примера разберём замену контроллера ComAp InteliLite AMF25 на SmartGen HGM9420N:
Замена ComAp InteliLite AMF 25 на SmartGen HGM9420N — отличный апгрейд (появятся Ethernet и облачный мониторинг), но это не замена «фишка в фишку». Распиновка разная, потребуется перекоммутация.
- Подготовка: Сфотографируйте все настройки ComAp (таймеры, пороги, коэффициенты ТТ), отключите АКБ генератора и промаркируйте каждый провод перед демонтажем.
- Механика: Габариты вырезов отличаются (ComAp 186×141 мм, SmartGen 214×160 мм). Придется расширить окно в дверце шкафа управления.
- Электрика (Перекоммутация):
- Измерения: Подключите питание DC, фазы сети (Mains) и генератора (Gen). Строго соблюдайте полярность трансформаторов тока (S1/S2).
- Управление: Подключите выходы на реле стартера (Crank) и топлива (Fuel). Назначьте программируемые реле SmartGen на управление контакторами АВР (MCB/GCB).
- Защиты и связь: Перенесите провода от датчиков (E-Stop, давление масла) на дискретные входы. Подключите CAN-шину к ЭБУ двигателя.
- Программирование: Подключитесь по USB/Ethernet через бесплатную утилиту SmartGen. Внесите параметры двигателя (зубья маховика), альтернатора, перенесите таймеры и назначьте функции для дискретных входов.
- Пусконаладка:
- Запустите ДГУ вручную, проверьте корректность показаний (V, Hz, обороты).
- Протестируйте срабатывание аварийных защит.
- В режиме AUTO имитируйте аварию сети и проверьте логику АВР.
Важно:
Сначала тестируйте переключение контакторов «всухую» (без силовой нагрузки), чтобы исключить риск встречного включения и подачи напряжения от генератора в городскую сеть!

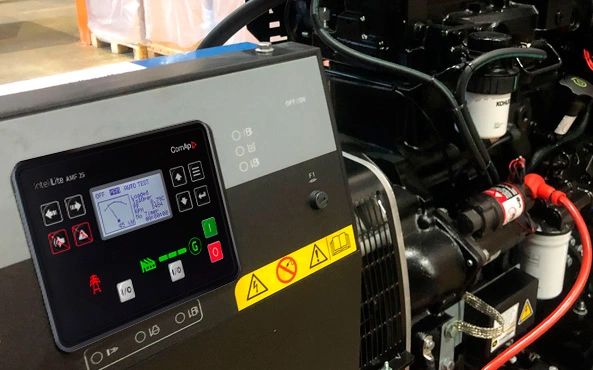

Было

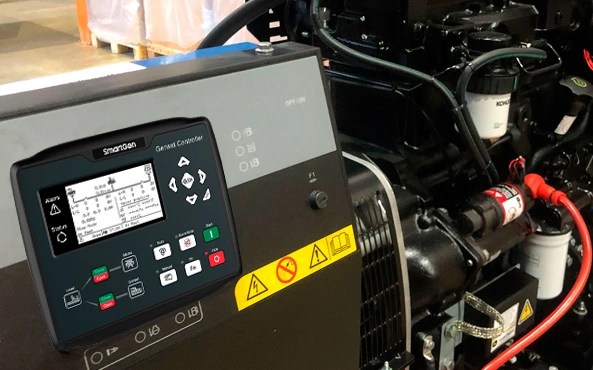

Стало
