Ремонт и замена контроллеров Deep Sea DSE

К сожалению, даже качественные контроллеры выходят из строя по различным причинам. В реальной практике ремонта и обслуживания дизельных электростанция ремонт контроллеров DeepSea DSE для генераторов считается нецелесообразным — в индустрии принята практика полной замены.

Вот 5 главных причин:

  1. Критичность надежности: ДГУ — это система аварийного питания. Отремонтированный блок может непредсказуемо отказать при стрессе (скачках, вибрациях), что приведет к огромным убыткам на объекте.
  2. Калибровка и ПО: Для точных измерений нужна заводская калибровка, а проприетарная прошивка часто повреждается при выгорании цепей. Восстановить их без заводского оборудования крайне сложно.
  3. Экономика: Ремонт стоит 50–80% от цены нового устройства, но дает лишь краткосрочную гарантию. Новый контроллер имеет полную заводскую гарантию (1–2 года).
  4. Фактор времени: Диагностика и пайка многослойных плат занимают недели, тогда как замена и настройка нового блока — всего несколько часов. Простой генератора недопустим.
  5. Скрытые дефекты: Импульсные помехи вызывают скрытую деградацию микросхем. Локальный ремонт устраняет лишь симптом, а плата может отказать повторно через месяц.

Как поступают профессионалы?

Инженеры ищут первопричину поломки (чтобы новый блок не сгорел из-за КЗ в проводке), устанавливают новый контроллер, а старый оставляют на полке в качестве аварийного ЗИПа. Наиболее частая причина поломки контроллера:

  • Физическое воздействие, удары, пробития.
  • Пробой сети на корпус генератора (через подогреватель, через зарядку, через дополнительные насосы подкачки или иное периферийное оборудование)
  • Отказ ЖК дисплеев ввиду устаревания
  • Естественный вибрационный износ.

На сегодняшний день устоявшаяся практика заключается в том, что вышедшие из строя контроллеры DSE часто меняют на контроллеры SmartGen. Почему контроллеры SmartGen является основной заменой Deep Sea?

Контроллеры Deep Sea Electronics (DSE) и SmartGen являются мировыми лидерами рынка систем управления дизель-генераторными установками (ДГУ), и замена одного на другого — распространенная инженерная практика.

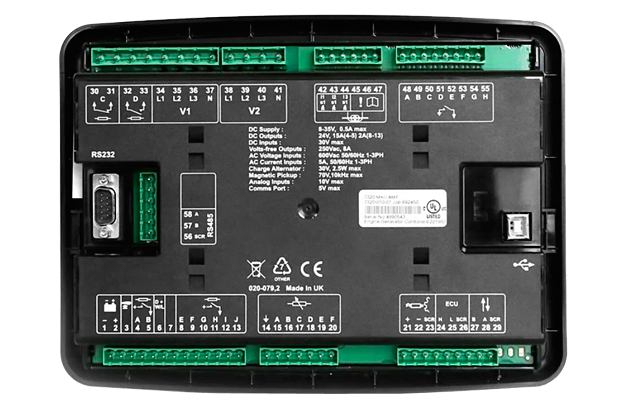

➜ Контроллер Deep Sea DSE 7320 MKII

Контроллер Deep Sea DSE 7320 MKII

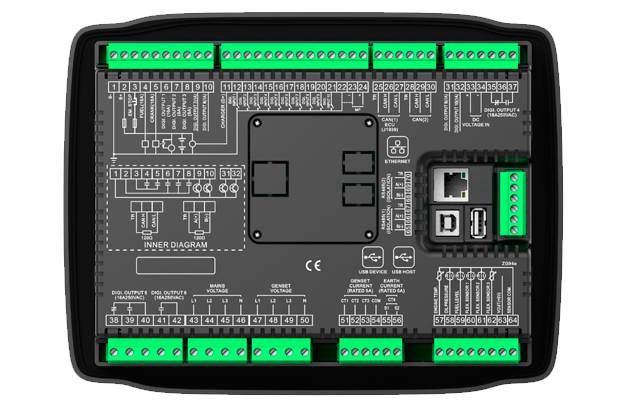

Контроллер SmartGen HGM9420N

Контроллер SmartGen HGM9420N

Вот почему SmartGen является полноценной и технически обоснованной альтернативой DSE:

1. Прямая функциональная замена (модельный ряд)
SmartGen целенаправленно разрабатывает свои линейки так, чтобы они закрывали те же ниши, что и DSE. Практически под любую популярную модель DSE есть функциональный аналог от SmartGen:

Базовые контроллеры с запуском по сухому контакту и автозапуском (AMF) SmartGen HGM6110/6120N легко заменяют популярные DSE 4510/6110.

Ниже представлены варианты замены с монтажными размерами рамки:
DSE4510 – 118х92мм → HGM4010 - 116х90мм
DSE6010 – 182х137мм → HGM6110 - 186х141мм
DSE6110 - 184х137мм → HGM6110 - 186х141мм
DSE4520 – 118х92мм → HGM4020 - 116х90мм
DSE6020 - 182х137мм → HGM6120 - 186х141мм
DSE6120 - 184х137мм → HGM6120 - 186х141мм

Для более сложных задач (например, резервирование сети с расширенными функциями) DSE 7320 успешно заменяется на SmartGen HGM9420

Ниже представлены варианты замены с монтажными размерами рамки.
DSE7110 - 220х160мм → HGM9420 - 214х160мм
DSE7310 – 220х160мм → HGM9420 - 214х160мм
DSE7410 – 220х160мм → HGM9420 - 214х160мм
DSE7120 - 220х160мм → HGM9420 - 214х160мм
DSE7320 – 220х160мм → HGM9420 - 214х160мм
DSE7420 – 220х160мм → HGM9420 - 214х160мм

Устройства синхронизации и распределения нагрузок также имеют идентичный функционал.

Ниже представлены варианты замены с монтажными размерами рамки:
DSE8610 - 220х160мм → HGM9510 - 214х160мм
DSE8620 - 220х160мм → HGM9520 - 214х160мм
DSE8660 - 220х160мм → HGM9560 - 214х160мм

2. Унификация стандартов и интерфейсов

Оба производителя опираются на глобальные стандарты производства генераторов. У них совпадают подходы к мониторингу двигателя и защите:

  • Поддержка промышленного протокола CANBUS (SAE J1939) для бесшовной связи с электронными блоками управления (ЭБУ) современных двигателей (Cummins, Volvo, Perkins, Scania).
  • Одинаковые требования к подключению аналоговых датчиков (давление масла, температура ОЖ) и дискретных входов.
  • Идентичная логика релейных выходов (управление стартером, топливным клапаном, воздушной заслонкой).

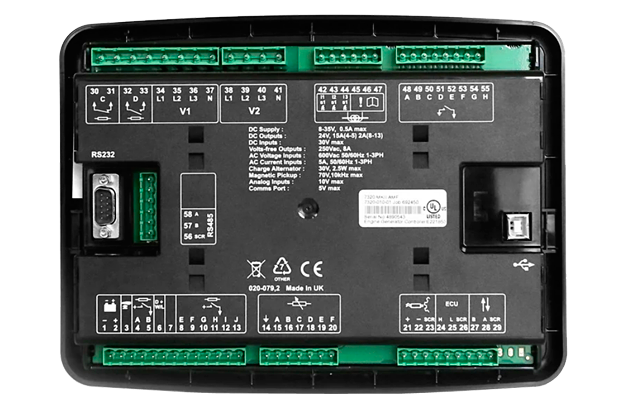

➜ Контроллер Deep Sea DSE 7320

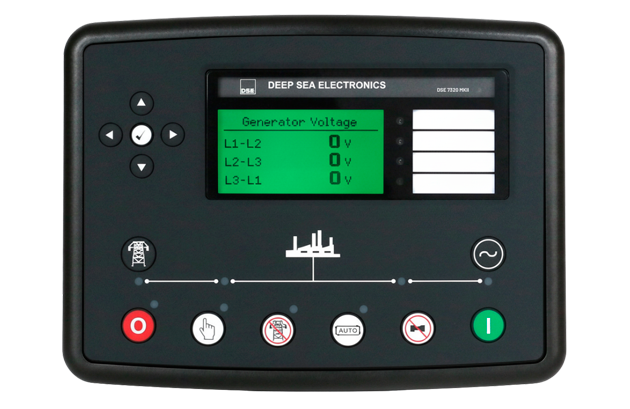

Контроллер Deep Sea DSE 7320 MKII

Контроллер SmartGen HGM9420

Контроллер SmartGen HGM9420N

3. Единая отраслевая логика работы (AMF/ATS)
Алгоритмы управления автозапуском при аварии городской сети (AMF) и взаимодействия с панелями АВР (ATS) у обеих марок продиктованы жесткими нормами безопасности.

Последовательность действий:
«диагностика аварий -> предпусковой подогрев -> прокрутка стартера -> контроль давления масла -> прием нагрузки» одинаково прозрачно настраивается в меню обеих систем.

4. Экономическая выгода и доступность
В современных реалиях SmartGen часто рассматривается как надежная и гораздо более доступная альтернатива «дорогим» европейским брендам (DSE, ComAp, DEIF)
При логистических задержках с поставками DSE, SmartGen обычно есть в наличии на складах дистрибьюторов, что критически важно для минимизации простоя резервного источника питания.

5. Компетенция сервисных служб
Поскольку DSE, ComAp и SmartGen образуют «большую тройку» самых популярных контроллеров в мире большинство сервисных инженеров отлично знакомы с экосистемой SmartGen. Наличие официального бесплатного ПО для конфигурации позволяет специалистам быстро адаптировать параметры контроллера под конкретный альтернатор и двигатель.

Важное уточнение при замене:
Замена не всегда происходит по принципу «вынул фишку и вставил новую». Из-за различий в распиновке разъемов, инженеру потребуется переподключить провода по новой схеме и заново откалибровать параметры через компьютер. Однако с точки зрения архитектуры управления и надежности, это абсолютно равноценная замена.

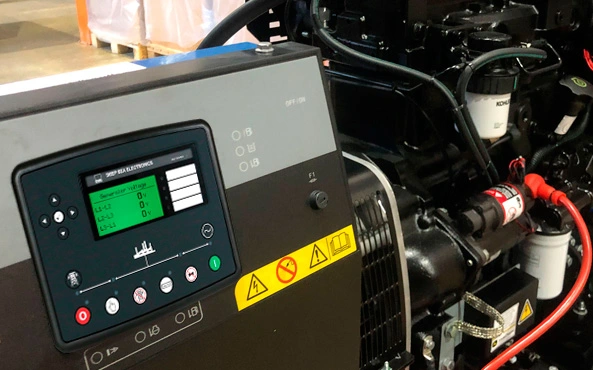

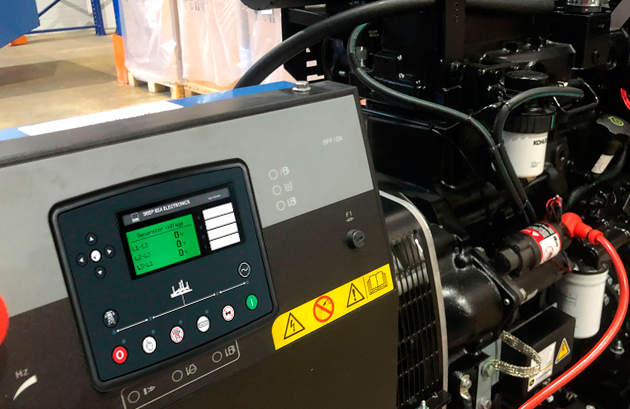

Было

Было

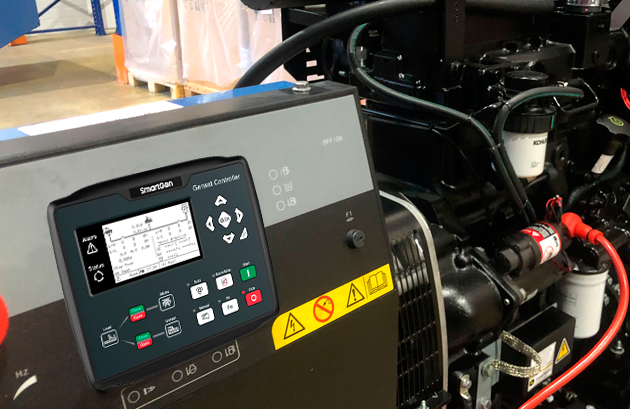

Стало

Стало
